关于铁将军升级版通用单线串联防盗器安装接线图如何接线怎么接？这个问题如何解决？大家对铁将军升级版通用单线串联防盗器安装接线图如何接线怎么接？有什么好的建议吗？
提问者: 诸鸣江 | 2022-07-04 6182
写回答
最佳回答

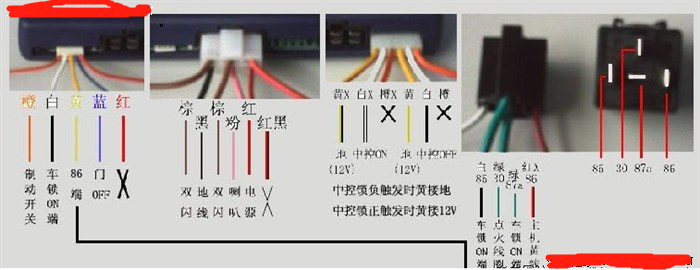

防盗器安装1：分别注明了各个线束的接线方法。下面一个一个说明。左1：橙，白，黄，蓝，红橙：这个接在脚刹的开关的常开端。就是说当车启动后，第一下踩刹车就会接通刹车信号开关，刹车灯亮，同时给这个线一个高电平信号，可以在踩下第一脚刹车的同时触发中控锁把车门都关上。白：这个接在车锁的ON端上，当车锁转至ON时，给主机一个高电平信号。黄：这个接在电源继电器的86号端口，见图。我的继电器这个端口线红/黑线。蓝：这个接在门的控制开关上，就是说如果车门没有关上，这个信号会通知主机，告诉车主门没有关上。我的TT没有这个功能，所以不接。红：这个不接。
防盗器安装2 左2：这是个六位的头，上排是棕，棕，红，下排是黑，粉，红/黑。两个棕的是接在车的转向灯上。红接电源正极，别忘了加个保险。黑线搭铁接地。粉线接喇叭。红/黑线不接。
防盗器安装3：左3：黄/黑，白/黑，橙/黑，黄，白，橙。白：接中控锁关的那根控制线。白/黑：中控锁开的那根控制线。当中控锁是负极触发的时候黄和黄/黑接地。当中控锁是正极触发的时候黄和黄/黑接12V。（如果接错了换一下就好，不会损坏东西）
防盗器安装4：最右面的是电源继电器接防盗器的时间需要把车锁ON连到点火线圈的那根线剪掉。我的车上的是红/黑线。很粗。 30端口的绿线接在去点火线圈的那头。 87a端口的绿线和白线都接在车锁ON的那头。 86端口的红/黑线接在主机左面的那根黄线上。
回答者: 皇甫悦珊 | 2019-11-06
